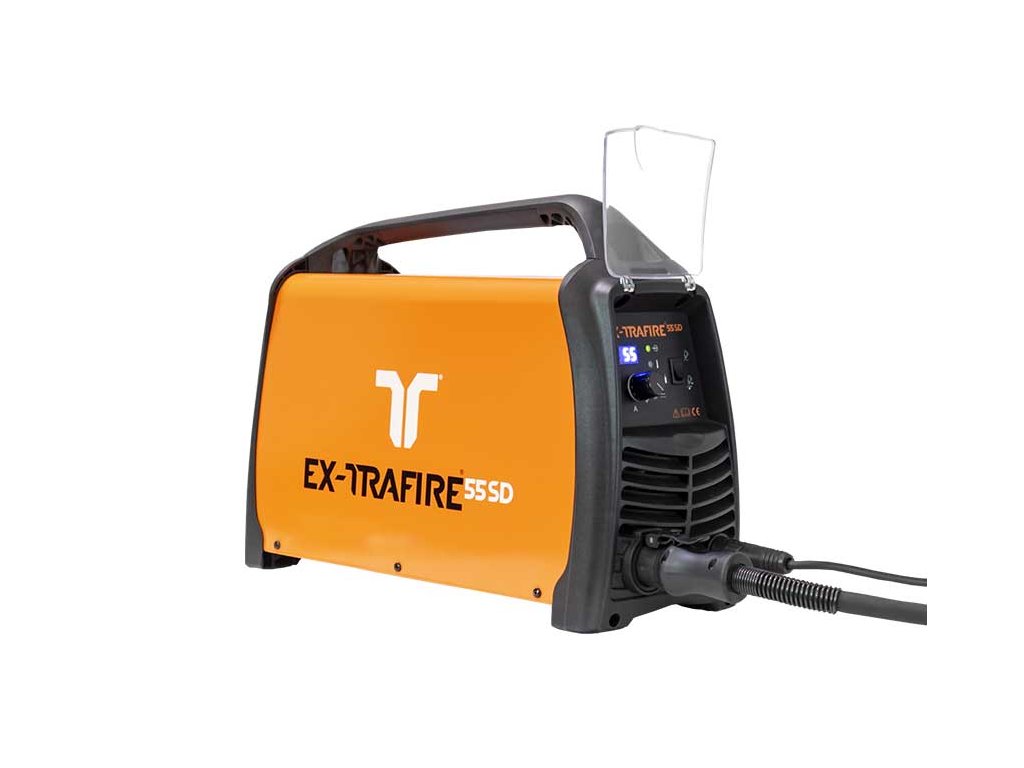

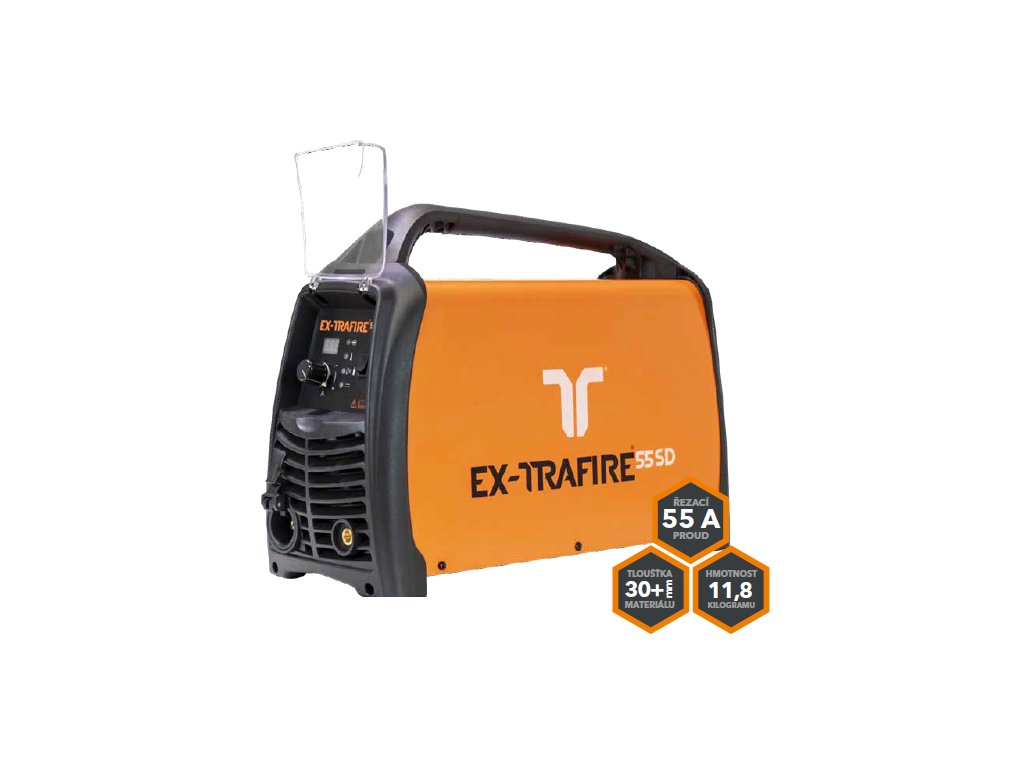

EX-TRAFIRE 55SD 3x400V, hořák FHT-EX 105RTXH 8m

Kód: EX-3-010-034
Novinka Hořák
Neohodnoceno
Značka: THERMACUT
46 607 Kč 38 518,18 Kč bez DPH
Skladem

Sestava obsahuje plazmový zdroj EX-TRAFIRE 55SD napájení 3x400VAC, ruční hořák FHT-EX 105RTXH v délce 8 m, pracovní vodič, západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji), tzv. „starter kit“ podle typu hořáku a uživatelský manuál.

Detailní informace

Detailní popis produktu

VÝHODY PLAZMOVÝCH ZDROJŮ EX-TRAFIRE

Režim integrované mřížky

Všechny naše napájecí zdroje mají integrovaný režim GRID, což znamená automatické přepínání mezi pilotním obloukem a hlavním obloukem. Není potřeba stisknout spínač pro opětovné zapnutí hlavního oblouku, když je hořák v poloze pro řezání materiálu.

Vyšší výkon zdroje

Například plazmové zdroje EX-TRAFIRE 75 a 100SD mohou díky své funkci „extraboost“ dodávat vstupní napětí hořáku až do hodnoty 220 VDC. Čím vyšší je napětí mezi elektrodou a řezaným materiálem, tím déle bude oblouk probíhat, aniž by byl zhasnut nebo přepnut na pilotní oblouk. To umožňuje řezání v těžko dostupných místech a řezání materiálu větší tloušťky než u napájecích zdrojů od konkurenčních dodavatelů.

100% pracovní cyklus

Pracovní cyklus (DZ) plazmového zdroje je jedním ze základních parametrů, který vyjadřuje poměr maximální možné doby řezání k celkové pracovní době bez jakéhokoli přehřátí zdroje.
EX-TRAFIRE 75SD se vyznačuje 100% pracovním cyklem, což z něj dělá vlajkovou loď nejen mezi našimi napájecími zdroji, ale dokonce i mezi konkurenčními napájecími zdroji. Obvykle mají pouze 80% pracovní cyklus při plném výkonu.

Nízká hmotnost

Naše zdroje jsou podstatně lehčí než konkurenční zdroje. EX-TRAFIRE 75SD váží pouze 24 kg!

Bezpečnostní prvky

Zdroje EX-TRAFIRE obsahují mnoho bezpečnostních prvků. Nejdůležitější je samokontrola po spuštění systému. Mezi bezpečnostní prvky hořáku patří také „Cap sensor“, kontrola zkratů mezi díly, kontrola stisknutého spínače hořáku při zapnutí napájení atd.

Funkce rýhování

EX-TRAFIRE 75SD a 100SD nabízí funkci drážkování. Slouží k přípravě materiálu před svařováním a odstraňování vad nebo starých svarů.

Snadné ruční nastavení

Obsluha si může nastavit vlastní parametry řezání pomocí otočného přepínače.

Rychlá a snadná montáž

Montáž napájecího zdroje je rychlá a snadná díky patentovanému systému připojení hořáku (TCS).

 VLASTNOSTI EX-TRAFIRE 55SD

JEDNODUCHÁ OBSLUHA

  • Intuitivní ovládání
  • Chráněný regulátor tlaku
  • Navržen pro profesionální aplikace

MAXIMÁLNĚ FLEXIBILNÍ

  • Tloušťka řezaného materiálu až 30 mm
  • Lehký a snadno přenosný
  • S koncovkou TCS snadno změníte hořák
  • Vhodný pro použití s generátorem

EX-TRA PORCE VÝKONU

  • Pro řezání, drážkování a řezání mřížek
  • Pro přesné řezy
  • Nepřetržitý provoz

NEJLEPŠÍ POMĚR CENA-VÝKON

  • Nízké pořizovací náklady
  • Zvýšená životnost spotřebních dílů
  • Nízké provozní náklady

Sestava vždy obsahuje plazmový zdroj 55/75/100SD (pro 55SD a 75SD jsou v nabídce napájení 3x400VAC nebo 3x220 VAC), zákazníkem vybraný ruční nebo strojní hořák FHT-EX 105RTX v požadované délce (8 nebo 15 m), pracovní vodič, západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji), tzv. „starter kit“ podle typu hořáku (ruční nebo strojní) a uživatelský manuál.

HOŘÁK FHT-EX 105RTXH

Mimořádně flexibilní ruční hořák FHT-EX 105RTXH je ideální volbou pro splnění náročných požadavků nepřetržitého průmyslového provozu. Tento hořák je navržen pro použití optimálně s řezacím systémem EX-TRAFIRE 55SD, 75SD a 100SD je vhodný pro řezání, drážkování a řezání mřížek. V závislosti na použitém zdroji je schopen přesně a rychle řezat materiál tloušťky až 50 mm. Jedná se o nejvýkonnější plazmový hořák v portfoliu.

Díky patentovanému systému připojení hořáku TCS (Torch Connection System) je výměna hořáku rychlá a snadná. Plazmové hořáky FHT-EX jsou výsledkem desítek let zkušeností. Vyznačuje se mimořádně robustní a odolnou konstrukcí, která umožňuje rychlou a snadnou výměnu veškerých spotřebních dílů a zaručuje jejich dlouhou životnost.

Výhody hořáku:

  • mimořádně výkonný hořák pro ruční použití,
  • ergonomický tvar ručního hořáku zajišťuje pohodlné používání,
  • kompaktní a flexibilní pro ruční aplikace, a to i na špatně dostupných místech,
  • 100% pracovní cyklus při 100/105 A, ideální pro nepřetržitý průmyslový provoz,
  • ideální pro tloušťky materiálu až 50 mm s dostatečnou výkonovou rezervou,
  • spotřební díly s prodlouženou životností,
  • rychlá výměna spotřebních dílů,
  • maximální průpal 20 mm,
  • navržen pro použití s řezacími systémy EX-TRAFIRE 55SD, 75SD a 100SD.



  Obsah balení:

  • plazmový zdroj EX-TRAFIRE 55SD,
  • ruční hořák FHT-EX 105RTXH v délce 8 m,
  • pracovní vodič,
  • západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji)
  • uživatelský a servisní manuál,
  • základní sadu spotřebních dílů,
  • popruh pro přenášení zdroje.



Katalogy: EX-TRAFIRE 55SD

Technický list EX-TRAFIRE 55SD

Katalog EX-TRAFIRE



Technické údaje
Jmenovitý výstupní proud 30-55 A
Režim řezání / řezání perforovaného materiálu /
drážkování
Zatěžovatel při 40° C 50 % při 55 A; 100 % při 41 A
Jmenovité výstupní napětí 170 V při 3×400 VAC
Maximální prořez 30 mm +*
Maximální průpal 20 mm*
Doporučená řezná kapacita plechu 20 mm*
Plazmový plyn stlačený vzduch / dusík
Průtok a tlak plazmového plynu [lpm/bar] 100/5.2
CNC rozhraní volitelné
Přednastavené dělení napětí 50:1
Vstupní napětí 3×220 VAC ± 15 % / 3×400 VAC ± 15 %
Frekvence 50/60 Hz
Vstupní tlak a průchod plynu [bar/psi] 10/145
Certifikace v závislosti na regionu CE, C-TICK, CCC
Stupeň ochrany IP23S
Třída izolace H/F
Typ ručního hořáku FHT-EX 105RTXH
Typ strojního hořáku FHT-EX 105RTXM
Rozměry (délka×výškaךířka) 469×228×177 mm
Váha 11.8 kg

 *hodnoty pro nízko legovanou ocel, např. MS S235JR
